Графики
В
центральной части главной формы программы в режимах обучения и распознавания
выводятся графики.
В

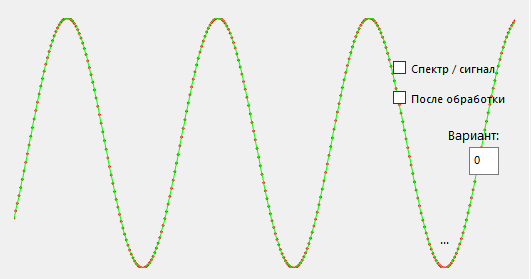

версии программы 2.1 добавлена возможность наблюдать не только осциллограммы исследуемых
сигналов, но и их спектры (галка «Спектр / сигнал»).
В
окне «Вариант» задается номер сигнала в обучающем наборе (нумерация начинается
с нуля). Переключать варианты можно, не останавливая процесс обучения или
распознавания.
Включенная
галка «После обработки» приводит к отрисовке сигнала или спектра, прошедшего
предварительную обработку, параметры которой заданы под кнопкой «Подготовка».

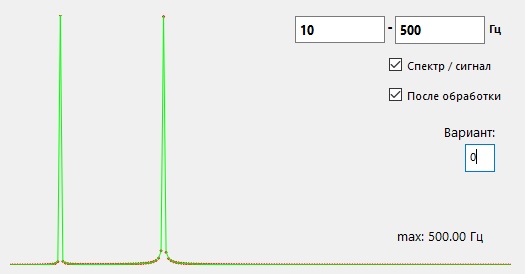

Установив
галку для переключения на спектр, видим окна для задания диапазона частот.
Числа в этих окнах также можно изменять «в процессе» - это сделано для того,
чтобы было удобнее «двигать» наблюдаемый график спектра.
Внизу
справа отображается реальное значение максимальной отображаемой частоты. Если
вы указали верхнюю границу диапазона больше, чем частота дискретизации сигнала,
максимальной отображаемой частотой будет частота дискретизации.
